Полиуретановый печатный вал и буферный ролик: показываем, из чего мы делаем детали для типографий и конвейеров

Вот сидишь такой с клиентом, а он жалуется: «Купили мы эти колесо илона mecanum для роботов, а они через месяц рассыпались. И амортизирующие болты какие-то хлипкие, всё гремит». Я ему: «А буферы для оборудования вы меняли? Нет? Ну так понятно, почему вибрация на раму идёт».

И ведь типичная ситуация: люди экономят на мелочах, а страдает вся система. Когда мы делаем тяжёлонагруженное колесо, мы сразу смотрим, под какую нагрузку, какой пол, есть ли удары. Иногда приходится использовать тот же полиуретан, что и для полиуретановый печатный вал – потому что там износ минимальный должен быть, а полиуретановые печатные валы вообще живут в жёстких условиях, краска, трение, скорости.

Недавно делали заказ на полиуретановый буферный ролик для конвейера – попросили сделать прямо как у немцев, но дешевле. Мы сделали, ещё и прокладки уплотнительные прп 30 в нагрузку предложили, потому что у них гидравлика текла. В итоге собрали им полноценное полиуретановое Меканум-колесо в сборе с нормальным креплением.

В общем, если нужно толковое полиуретановое колесо Меканума или любые другие полиуретановые изделия – заходите на www.xypu.ru. Разберёмся без лишней воды.

почему резина уступает, а полиуретан рулит

Давайте сразу честно. Когда инженеры говорят «полиуретан», они чаще всего имеют в виду не какой-то абстрактный пластик, а целое семейство эластомеров с диким диапазоном свойств. Твёрдость может быть как у мягкой резины (30 по Шору) и до твёрдости чуть ли не пластмассы (98 Шор D). Но главное – полиуретан не стареет так быстро, как резина. Он не боится масел, озона, многих растворителей. И при этом держит нагрузки, от которых резина просто порвётся.

Но знаете, что меня всегда бесило? Когда читаешь умные статьи, а там сплошные «высокотехнологичные решения» и «оптимизация производственных процессов». Скука. Давайте лучше на пальцах.

Представьте: едет по цеху тяжёлая тележка. У неё колёса из обычной резины. Через пару месяцев резина стирается в ноль – остаётся только металлическая ступица, которая дерёт пол. Знакомо? А если поставить полиуретановое колесо? Оно не сотрётся за пару месяцев. Потому что у полиуретана сопротивление истиранию в разы выше. Это не теория – это факт, который мы видим каждый день на наших заказах.

Кстати, про «тяжёлонагруженное колесо» (да, это наш ключ) – мы потом отдельно поговорим, там есть нюансы с твёрдостью и конструкцией.

Но начать хочется с более хайповой темы – с колёс Илона. Потому что это сейчас везде: AGV, роботы-доставщики, автоматизированные склады…

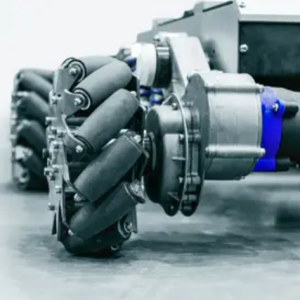

Колесо Илона (Mecanum): как это работает и почему полиуретан тут главный

Если вы видели видео, где тележка едет боком, по диагонали, разворачивается на месте – скорее всего, у неё стоят колеса Илона (Mecanum). Конструкция, придуманная шведским инженером Бенгтом Илоном ещё в 70-х, до сих пор рулит в мире мобильных роботов. Суть: на ободе под углом 45° насажены ролики. Когда колесо крутится, ролики создают силу, направленную под углом. Комбинируя скорости четырёх колёс, получаем движение в любую сторону без поворота руля.

Красиво, да? Но есть подвох. Эти ролики работают в аду. Они трутся об пол, собирают пыль, грязь, получают удары от неровностей. И если ролик сделан из дешёвой резины, он сотрётся за неделю. Если из пластика – будет громко стучать и треснет от первой ямки.

Вот тут и выходит на сцену полиуретан. Именно из него делают нормальные ролики для Mecanum-колёс. Почему?

• Твёрдость и упругость одновременно. Можно сделать ролик твёрдым (95 Shore A), чтобы он не деформировался под нагрузкой, но при этом он останется эластичным и не будет колоться, как пластик.

• Сопротивление истиранию. Это наше всё. Ролики постоянно контактируют с полом – если пол бетонный, абразивный, то дешёвка сотрётся за пару смен.

• Тишина. По сравнению с металлическими или пластиковыми роликами, полиуретан работает значительно тише. Поверьте, в цеху это важно.

Пример из жизни: автозавод под Калугой

Была у нас история. На завод приехали новые AGV-тележки (автоматические). Красивые, импортные. Но колёса – оригинальные, с роликами из какой-то композитной резины. Проходит месяц – ролики на части. Заказывать оригинал – ждать два месяца и платить втридорога. Директор производства психанул, нашёл нас через интернет.

Мы приехали, посмотрели, замерили геометрию, уточнили нагрузку. Оказалось, тележка возит формы с деталями, общий вес под 2 тонны. Родные ролики просто не выдерживали цикличности – начали слоиться. Мы предложили своё полиуретановое колесо Меканума (или, если по-научному, Полиуретановое Меканум-колесо) с твёрдостью 92 Shore A, но с особой формулой – чтобы маслостойкость была повыше (в цеху бывают проливы).

Что получилось? Ролики ходят уже полтора года. Да, мы недавно меняли пару штук – но это мелочи. И отдельно заказывали амортизирующие болты к ним. Да-да, болты! В колесе Илона крепление роликов должно быть надёжным, но чтобы вибрация не передавалась на корпус, мы ставим специальные втулки и болты с демпфирующим слоем. Это не просто метизы – это маленькие амортизаторы. Поставили – тележки поехали плавнее, даже по швам бетона.

Вот так, казалось бы, мелочь – колесо и болты, а завод работает без простоев. И кстати, это был первый раз, когда мы поняли, что нужно делать тяжёлонагруженное колесо с усиленной ступицей – не просто лить полиуретан на стандартную втулку, а проектировать под конкретную нагрузку.

Амортизирующие болты и буферы: незаметные герои

Теперь про то, что обычно прячется внутри механизмов. Болты, буфера, ролики – кажется, мелочь. Но без них станок развалится.

Амортизирующие болты – это не просто крепёж. Это винты, у которых есть резиновый или полиуретановый слой между стержнем и внешней втулкой. Они гасят вибрацию, не дают ей передаваться от одного узла к другому. В оборудовании с высокими скоростями это критично.

Давно работаем с одним заводом металлоконструкций. У них на линии лазерной резки стояли какие-то старые демпферы. При резке металла вибрация уходила в раму, и точность падала. Мы предложили заменить крепёж направляющих на наши амортизирующие болты с полиуретановой втулкой (твёрдость 80A, чуть помягче, чтобы гасила высокочастотную дрожь). Эффект почувствовали сразу – рез стал чище, и ресурс направляющих вырос.

А буферы для оборудования – это вообще классика. Везде, где что-то движется и должно остановиться без удара: пневмоцилиндры, концевые упоры конвейеров, крановые тележки. Обычные резиновые буфера со временем твердеют, трескаются. Полиуретановые работают дольше.

Случай в типографии: полиуретановый буферный ролик

Тут ключевое слово – полиуретановый буферный ролик. Есть у нас клиент в Москве, типография. Печатные машины – это вообще высокоточная техника. Любая вибрация приводит к смазыванию изображения, браку.

У них на выходе стоял приёмный стол. Листы вылетали с большой скоростью и ударялись в упор. Чтобы лист не помялся, перед упором стоял буферный ролик – такой цилиндрик, который тормозит лист и отбрасывает его вниз. Раньше стоял ролик из резины. Меняли его раз в месяц – резина истиралась и уже не тормозила, листы начали биться друг о друга, заминаться.

Мы посмотрели – сделали им полиуретановый буферный ролик из материала с твёрдостью 70A, но с очень низким коэффициентом трения (специальная добавка). И что вы думаете? Ролик отработал полгода, и даже не сильно износился. И да, одновременно мы поставили новые амортизирующие болты на крепление этого ролика, чтобы исключить передачу вибрации на раму. Брак по замятию снизился процентов на 15.

Печатные валы и уплотнения: точность и герметичность

Теперь к более тонким вещам. Полиуретановые печатные валы. Это не те валы, которые краску наносят (там обычно резина), а те, которые транспортируют бумагу, создают давление в зоне печати, или работают как дукторные валы в офсете.

Главное требование к такому валу – идеальная геометрия и стабильность свойств. Вал должен быть одинаковым по твёрдости по всей длине, иначе давление печати будет плавать, и краска ляжет пятнами. Полиуретан позволяет получать очень однородную структуру. Плюс он не набухает в маслах и не дубеет от ультрафиолета (в отличие от резины).

Полиуретановые печатные валы – наше ноу-хау. Часто их заказывают не вместо стандартных, а для каких-то узких задач: например, для печати на плёнке, где нужен антистатик, или для машин с агрессивными химикатами.

Пример с уплотнениями: импортозамещение ПРП 30

Отдельная песня – уплотнения. Прокладки уплотнительные прп 30. ПРП – это профиль прямоугольный, 30 – высота в миллиметрах. Используют в гидроцилиндрах, в прессах, в штампах. Когда санкции грянули, многие остались без европейских уплотнений. А наши производители давно умеют делать из полиуретана – только дайте размеры.

Был случай на заводе гофрокартона. У них импортный пресс для высечки, там гидравлика. Уплотнения на главном цилиндре потекли. Оригинал – под заказ, полгода. Завод останавливать нельзя. Прислали нам эскиз – мы подобрали материал, сделали прокладки уплотнительные прп 30 из полиуретана с твёрдостью 95A (для высокого давления). Поставили – работает до сих пор, третий год. И обошлось дешевле оригинала, и быстрее.

Такие дела. Казалось бы, просто прокладка, а без неё завод стоит.

Выбираем тяжёлонагруженное колесо правильно

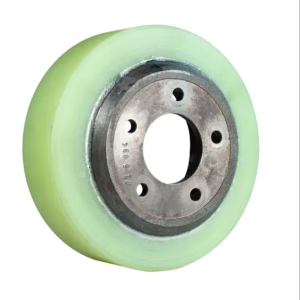

Теперь, собственно, про колёса. Когда говорят «тяжёлонагруженное колесо», представляют что-то большое, металлическое, с толстой резиной. Но не всё так просто.

Если колёса нужны для крана, там нагрузки статические, можно брать даже чугун. Если колёса для тележки, которая ездит по цеху, там нагрузка динамическая, плюс удары о стыки. И вот тут важно подобрать не просто материал, а именно полиуретан с правильной твёрдостью и конструкцией ступицы.

Мы сделали для себя несколько правил (делюсь, вдруг пригодится):

1. Нагрузка. Считаем вес тележки + груз. Делим на количество колёс. Добавляем коэффициент запаса (хотя бы 1,2-1,5). Получаем нагрузку на колесо. Для 2 тонн общей массы лучше брать колёса с запасом до 800-1000 кг на одно.

2. Твёрдость. Если пол ровный, гладкий (бетон, эпоксидка), можно брать твёрдый полиуретан 92-95A. Он катится легче, меньше сопротивление качению. Если пол с ямками, швами, грубый – лучше помягче, 80-85A, чтобы колесо демпфировало удары.

3. Крепление. Обязательно смотрим на подшипники. В тяжёлых колёсах обычно ставят роликовые или шариковые подшипники закрытого типа. Иногда даже два подшипника в ступице.

4. Скорость. Для быстроходных тележек (скорость больше 5 км/ч) нужно учитывать нагрев полиуретана. Наша формула полиуретана для таких случаев содержит специальные добавки, чтобы тепло отводилось.

Кстати, про крепление: часто вместе с колёсами заказывают и амортизирующие болты для монтажа. Чтобы тележка не гремела на неровностях, мы рекомендуем ставить колёса через демпфирующие втулки – они гасят вибрацию, которая идёт от колеса на раму. Это продлевает жизнь и раме, и колесу.

Итог: что в итоге?

Полиуретан – это не просто резина, а целый конструктор свойств. Можно сделать мягкий буфер, можно – твёрдое колесо, можно – маслостойкую прокладку. Главное – не ошибиться с выбором материала под конкретную задачу.

Наша компания, ООО «Шэньян Синьян Полиуретановые технологии», занимается этим уже много лет. У нас есть своя лаборатория, мы можем подобрать состав под ваши условия. Если нужны стандартные изделия – полиуретановые колёса Меканума, буферы, валы, уплотнения ПРП 30 – заходите на www.xypu.ru, смотрите каталог. Если нужно что-то нестандартное – присылайте чертёж, сделаем.

И последнее. Не верьте тем, кто говорит, что полиуретан везде хорош. Бывают задачи, где лучше сталь, где лучше бронза или даже пластик. Но если нужно, чтобы деталь работала на истирание, на удар, в масле – полиуретан часто выигрывает. Проверено.

Если есть вопросы – пишите в комментариях (ну или на почту, контакты на сайте). Постараемся ответить по существу, а не отписками.
